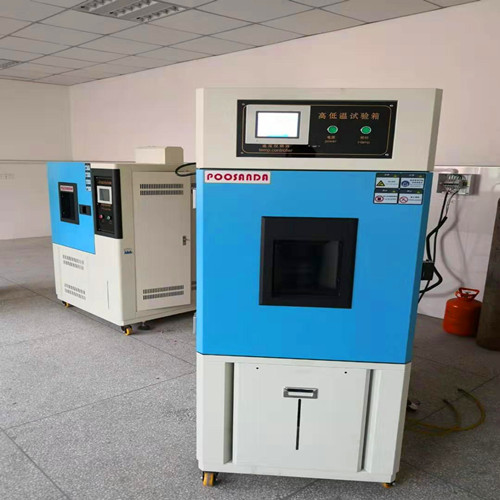

立式高低溫試驗箱箱體為整體式立式結構設計，控制器外掛在箱體右側，控制儀表為原裝進口韓國三元TEMI300數顯按鍵式控制器，全獨立加熱系統，鎳鉻合金電熱式加熱器，利用多翼式離心風機強力送風循環方式，使溫度分布均勻且穩定可靠。

立式高低溫試驗箱技術指標及參數：

型號：BY-260C-80F

1、    內部有效容積：80升

2、    內部有效尺寸：400×500×400mm

3、    外形尺寸：約620×1650×1020mm

4、    溫度范圍： -40℃~150℃

5、    溫度均勻度(空載時)：≤±2℃

6、    溫度波動度：≤±0.5℃

7、    溫度偏差：≤±2℃

8、    升溫速率：≥3℃/min（空載時）

9、    降溫速率：≥1℃/min（空載時）

10、本設備制造滿足   GB/T 2423.1-2001 試驗A：低溫試驗方法；

        GB/T 2423.2-2001 試驗B：高溫試驗方法；

        GJB 150.3-1986   高溫試驗；

        GJB 150.4-1986   低溫試驗

立式高低溫試驗箱箱體結構及特征：

1．整個箱體外殼均由1.2mm冷板經數控機床制作靜電噴涂而成，顏色為藍白相間；試驗室內壁材料為SUS304高級防腐蝕不銹鋼板，結構設計合理、制造工藝精良、內外表美觀。依試驗室溫度要求，保溫層厚度設計為：100mm。

2．試驗箱門結構：單開門。門鎖，鉸鏈等五金配件為日本 “TAKEN” 原裝進口配件。

3. 箱門均帶導電膜中空玻璃觀察視窗，觀察窗尺寸200×300mm。觀察玻璃上帶有電子加熱器，防止冷凝和除霜。

  4．箱內后部設有空氣調節系統，箱內后部裝有可調式送風裝置。

  5．門與門框之間采用進口密封材料及獨特的硅膠密封結構，密封性能好。

  6．內箱與外箱之間的保溫材料為優質超細玻璃纖維保溫棉，對冷或熱的保溫都起良好的作用。

  7. 箱內風道采用雙循環系統，由長軸軸流風機，不銹鋼多翼式離心風輪及循環風道組成，上出風、下進風箱內溫度均勻，提高了空氣流量、加熱和冷卻的能力，大幅改善了試驗箱的溫度均勻性。

  8. 出風口為不銹鋼可調百葉式出風口

  9. 加熱器用不銹鋼316L鰭片散熱加熱管，升溫快，壽命長。

  10. 防凝露帶導電膜中空玻璃視窗及耐高低溫的飛利浦照明燈，安裝于箱門中部，能清晰觀察到內部試驗物品在試驗過程中的變化。

  11. 電源柜：包括門鎖、控制開關、保險絲、磁熱開關、電機過熱保護等。電源板的電路單元將按照EN規格設置。

  12. 箱體左側面安裝一只纜引線測試孔直徑50mm一個。

※一般來說，立式高低溫試驗箱的內箱容積不會超過1000L，標準規格有80L、100L、120L、150L、225L、408L、800L、1000L。也可以根據要求非標定做。

關于立式高低溫試驗箱的外觀：控制器可以與箱體設計為一體，即位于箱體頂部。如此箱體外觀尺寸即會做相應調整。
