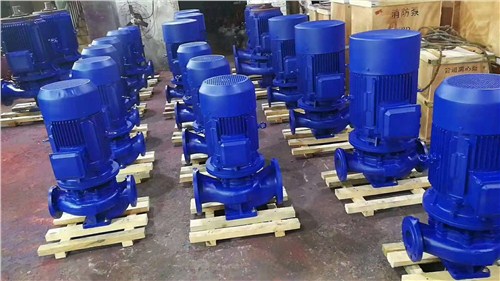

廠家直銷熱水管道離心泵ISG50-160 3KW 鑄鐵材質 眾度泵業

這真不是您需要的產品？
品　　牌：
眾度泵業

直接提問 | 回首頁搜
出廠價：
666

主要規格：
3KW

用　　途：

廠家直銷熱水管道離心泵ISG50-160 3KW 鑄鐵材質 眾度泵業

立式管道泵結構特點

一、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。

二、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。

三、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

四、安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。

五、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

六、可根據管路布置的要求采用泵的豎式和橫式安裝。

立式離心泵型號大全，立式管道泵用途概述，單級單吸管道離心泵的特點：

1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6、可根據管路布置的要求采用泵的豎式和橫式安裝。

ISGD低轉速離心泵的主要特點：

ISGD型低轉速立式離心泵是在ISG型立式離心泵基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件使用壽命，適用于空調循環及采暖循環和各種循環系統末端增壓。創新設計的立式結構使其占地面積和占用空間更少，使用更方便。

主要用途

上海眾度泵業立式離心泵型號大全，立式管道泵用途概述，單級單吸管道離心泵的用途：

1、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

2、IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市住房采暖循環用泵，使用溫度120℃以下。

3、GRG型立式高溫離心泵***適用于：能源、冶金、化工、紡織、造紙以及賓館、飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，使用溫度T＜240℃。

4、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制YAO和合成纖維等部門，使用溫度為-20℃～+120℃。

5、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃～+ 120℃。

6、IHGB型不銹鋼防爆型化工離心泵，適用于輸送易燃性化工液體。

上海眾度泵業的ISGD低轉速離心泵的主要用途：

ISGD型低轉速立式離心泵：主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，及城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。

工作條件

上海眾度泵業ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列單級單吸管道離心泵的工作條件：

1、吸入壓力≤1.0MPa，或泵系統比較高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa。訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。

ISGD低轉速離心泵的工作條件：

ISGD型電機0.75kw以上泵系統比較高工作壓力為1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，0.75kw以下泵系統比較高工作壓力為0.8MPa。

訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6MPa時，應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

ISGD型泵介質為冷熱水或物理化學性質類似于水的液體，介質溫度不超過120℃。

型號意義

上海眾度泵業ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列單級單吸管道離心泵的型號以及其代表的意義：

ISG 50 - 160 (I) A(B)

ISG----ISG型立式離心泵

----IRG型立式熱水泵

----GRG型立式高溫泵

----IHG型立式化工泵

----YG型立式油泵

----IHGB型不銹鋼防爆化工泵

50----泵進、出口公稱直徑

160----葉輪名義外徑

(I)----流量分類

A(B)----葉輪經第一次切割

ISGD低轉速離心泵的型號以及其代表的意義：

ISGD 80 - 160 （I） A （B）

ISGD----低轉速立式離心泵

80----泵進出口直徑

160----葉輪名義直徑

（I）----流量分類

A----葉輪經第一次切割

結構說明

上海眾度泵業的ISG型單級單吸管道離心泵的結構說明：

①泵與電機同端蓋，軸向尺寸縮短，結構簡單。

②泵體上設有取壓孔和放水孔。

③泵體上設有排氣閥，工作前能排放泵內空氣。

④泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。

IRG型結構說明：

①泵體與上部結構中間裝有隔熱板，適用于介質溫度T〈120℃的場合。

②泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。

③可根據用戶要求隔熱蓋內安裝風冷裝置。

GRG型結構說明：

①泵體與上部結構說明中間采用外供水隔熱和冷卻，可以適用于溫度-45℃～+240℃的高溫場合。

②泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。

③采用組合式密封，下端為進口鈦合金密封環的中型耐高溫機械密封。

IHG型結構說明：

①機械密封前置有承磨付，泵蓋上設有密封冷卻，沖洗孔，適用于抽送介質易揮發或結晶的場合，延長在介質含微小顆粒時機械密封的使用壽命。

②泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。

③機械密封采用硬質合金材質。

YG型結構說明：

①本機構適用于輸送不含固體顆粒的介質，溫度為-20℃～+120℃的油類。

②所輸送油類介質溫度T〈120℃或含有微量顆粒時，可選擇高溫結構或化工泵結構。

③超過200℃高溫要定做。

安裝說明

上海眾度泵業ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列單級單吸管道離心泵的安裝說明：

1、安裝前應檢查機組緊固體有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

2、安裝時管道重量不應加在水泵上，以免水泵變形。

3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。

4、為了維護方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，延長水泵的使用壽命。

5、安裝后撥動泵軸，葉輪應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。

6、泵分硬性聯接安裝和柔性聯接安裝兩種（見聯接方式）。

主要部件

上海眾度泵業與你分享單級離心泵的零部件以及特點

所謂的單級離心泵就是只有一個葉輪的離心泵就叫單級離心泵，***我們這里要介紹的是單級離心泵的零部件

1泵殼

：泵殼有軸向剖分式和徑向劑分式兩種。大多數單級離心泵的殼體都是蝸殼式的，多級離心泵徑向剖分殼體一般為環形殼體或圓形殼體。一般蝸殼式泵殼內腔呈螺旋型流道．用以收集從葉輪中流出的液體，并引向擴散管至泵出口。泵殼承受全部的工作壓力和液體的熱負荷。

2、葉輪：

葉輪是***的做功部件，泵通過葉輪對液體做功。葉輪的結構型式有閉式、開式、半開式三種。閉式葉輪由葉片、前蓋板、后蓋板組成。半開式葉輪由葉片和后蓋板組成。開式葉輪只有葉片，無前后蓋板。閉式葉輪效率較高，開式葉輪效率較低。

3、密封“環

密封環的作用是防止泵的內泄漏和外泄漏，由耐磨材料制成的密封環，鑲于葉輪前后蓋板和泵殼上．磨損后可以更換。

4、軸和軸承

軸和軸承泵軸一端固定葉輪，一端裝聯軸器。根據泵的大小，軸承町選用滾動軸承和滑動軸承。

5、軸封：軸封

軸封一般有機械密封和填料密封兩種。一般泵均設汁成既能裝填料密封，又能裝機械密封

部件維修

上海眾度泵業與離心泵部件修理相關知識

(一)葉輪及密封環的修理

葉輪和前級密封環主要損壞形式為磨損引起配合間隙的變化,當間隙超過一定值時,水泵效能急劇下降,同時伴有較大的振動,噪聲,這種損壞所間隔的時間與水泵的運行時間成正比,一般可采用定期修理保養。

水泵中間部位的葉輪相當易磨損(首級葉輪材料為合金鑄鋼,其它葉輪為鑄鐵制作),且中級密封環磨損較重,葉輪入口外徑磨損較輕,此時,可將葉輪入口外徑在車床上稍加切削或用砂布打磨光滑,然后根據修理后的葉輪入口外徑更換新的密封環,達到原有的配合要求。在修理過程中對相配合的密封環與葉輪做出標記,以防混淆而增加維修工作量。

若葉輪入口外徑磨損較大時,可用堆焊及噴焊修理方法修復,堆焊時,應選用同質焊條堆焊,堆焊后一定要注意對焊區的保溫防止白口組織的出現,然后在車床上或磨床上加工達到規定尺寸。當葉輪入口處外徑嚴重磨損或斷裂,已失去修復價值,需要換新葉輪。

在搶修過程中,除注意外部磨損外,還應對多級葉輪內部產生的水垢進行清理,使葉輪流道暢通,確保正常的流量和效率。

在修理過程中需要保證的幾個間隙:密封環間隙為0.4～0.5mm,葉輪出口外

徑和導翼入口內徑的配合間隙為0.8～1.2mm,平衡鼓套外徑和水中軸承內徑的間隙0.8～1.0mm。

(二)填料密封泄漏更換

1.密封的方法及原理。壓緊式填料密封因其結構簡單,裝配及維修方便,成本低廉而***,應用于各種水泵,其原理是:通過填料與旋轉軸之間的緊密貼和而形成的一層很薄的環隙,環隙里充滿著潤滑油,這層潤滑油稱之為潤滑膜,起到阻止泵體內的流體泄出外界的作用,當泵腔內形成真空時,油膜能防止空氣被吸入泵內。這層油膜內來所用填料的浸漬劑,當使用一段時間,油膜消失后,壓緊水泵壓蓋浸漬劑被擠出,重新形成油膜,直到填料內的浸漬劑被全部擠出,就必須更換填料了。

2.填料QINGCHU及安裝。為了更換填料后的可靠性,在拆除填料壓蓋后用削尖專用工具QINGCHU填料函內部的舊填料,QINGCHU后,安裝與QINGCHU相同的填料,一般為6～7根,但安裝填料盤根對口要錯開,填料安裝后,裝上壓蓋擰緊兩側的螺栓,調整到合適位置為準。 3.橡膠彈芯圈的更換。水泵運轉到一定時間后,連接水泵與電機的聯軸器組內的柱銷中的橡膠彈芯圈經發熱磨損,使聯軸器組內發出金屬敲打聲,應及時更換橡膠彈芯圈。首先拆除聯軸器組上的六顆柱銷,QINGCHU磨損的橡膠彈芯圈,檢查柱銷有否磨損,如有損壞需更換,然后安裝橡膠彈芯圈。裝配安拆卸相反進行。

泵的維護

上海眾度泵業ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列單級單吸管道離心泵的維護：

1、運行中的維護

（1）進口管路必須充滿液體，禁止泵在汽蝕狀態下長期運行。

（2）定時檢查電機電流值，不得超過電機額定電流。

（3）泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

2、機械密封維護

（1）機械密封潤滑應清潔無固體顆粒。

（2）嚴禁機械密度在干磨情況下工作。

（3）起動前應先盤動泵（電機）幾圈，以免突然起動造成石墨環斷裂損壞。

（4）密封泄露量允差3滴/分。否則應檢查。

起動與停車

（一）上海眾度泵業ISG、IRG、GRG、IHG、YG、IHGB、ISGB系列單級單吸管道離心泵的起動前準備：

1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。

2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。

3、檢查各部件是否正常。

4、用盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。

5、高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。

（二）起動：

1、全開進口閥門。

2、關閉吐出管路閥門。

3、起動電機，觀察泵運行是都正確。

4、調節出口閥開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，是電機在額定電流內運行，否則將造成泵超負荷運行（即大流量運行）至使電機燒壞。調整好的出口閥門開啟大與小管道工況有關。

5、檢查軸封泄露情況，正常時機械密封泄露應小于3滴/分。

6、檢查電機，軸承處溫度≤70℃。

（三）停車：

1、高溫型先降溫，降溫速度〈10℃/分，把溫度降低到80℃以下，才能停車。

2、關閉吐出管路閥門。

3、停止電機。

4、關閉進口閥門。

5、如長期停車，應將泵內液體放盡。

歡迎新老客戶光臨選購，我們將竭誠為您服務!
