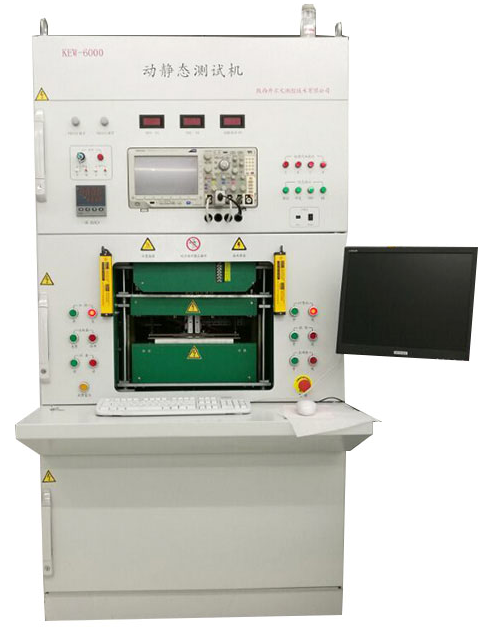

穩態熱阻測試系統
ST-Thermal_X ? 功率器件熱特性測試系統

可測試 Si / SiC / GaN 材料的 IGBTs / DIODEs / MOSFETs / BJTs / SCRs 等器件的熱特性

包括 功率循環·秒級&分鐘級/Pcsec&PCmin，被動循環/TC，熱阻（抗）/Rth/Zth，K曲線/Kcurve

?
?電路原理簡圖? ? ? 說明： Qf為總進線保護斷路器，電源電壓經過電壓調節到主功率變壓器，由主功率變壓器到整流和濾波單元，產生大功率直流電源。再由電子開關施加到被測單元。圖中二極管為隔離二極管，熱敏電流單元提供足夠大的熱敏電流。觸發單元施加規定的觸發電壓，處于導通狀態。工控機和PLC智能系統保證設備的正常工作時序和操作人員安全。冷卻系統和氣路系統保證設備的可靠運行

?西安天光穩態熱阻測試系統產品特點
? 品類齊全的DUT適配器（針對不同封裝外觀的器件及模塊，提供專用的適配連接裝置）；
? 系統具有過流、過熱、水壓不足等保護功能。具有連續工作的特點；
? 測試程序由計算機控制，按設定的程序進行自動測試，且系統采用內控和外控兩種方式，便于工作人員操作；
? 脫機狀態時，面板顯示每個工位的殼溫，試驗電流、試驗次數、加熱時間、冷卻時間等；
? 器件保護：被測器件及模塊的特性變化超過限值后自動停止測試；
? 安全穩定（PLC 對設備的工作狀態進行全程實時監控并與硬件進行互鎖）；
? 智能化，通過主控計算機進行操控及數據編輯，測試結果自動保存及上傳指定局域網；
? 安全防護：系統具有防爆、防觸電、防燙傷、煙霧、漏液等多重保護，結合遠程測試能力確保操作人員安全。
? 配有漏電保護器及空氣開關，對短路、過載及漏電等情況進行保護，設計符合CE認證；

?西安天光穩態熱阻測試系統?技術規格

?

測試名稱

測試參數

測量范圍

解析度和精度

測試條件

Turn_ON_L

td(on)

tr

ton

dI/dt

Eon

ICpk

VCE

10 - 10000ns

10 - 10000ns

10 - 10000ns

10 - 50000A/us

1 - 10000mJ

2 - 1000A

20 - 2500V

測量：參考示波器精度

輸出精度

Vcc: ±2% ±5V

Ic: ±10%

VGE: ±1% ±0.2V

L-load: ±10% ±2μH

Vcc: 30 - 1500V

Ic: 5 - 600A

L-load: 50 - 5000μH

VGE_on: 12 - 20V

VGE_off: 0V or -VGE_on

tswoff: 5 - 100ms

(tp: 10 - 1000μs)

(tp automatically calculated)

Turn_OFF_L

tsv

td(off)

trv

tf

toff

tz

tc

Eoff

IC

VCEpk

10 - 10000ns

10 - 10000ns

10 - 10000ns

10 - 10000ns

10 - 10000ns

10 - 10000ns

10 - 10000ns

1 - 10000mJ

2 - 1000A

20 - 2500V

測量：參考示波器精度

輸出精度

Vcc: ±2% ±5V

Ic: ±10%

VGE: ±1% ±0.2V

L-load: ±10% ±2μH

Vcc: 30 - 1500V

Ic: 5 - 600A

L-load: 50 - 5000μH

VGE_on: 12 - 20V

VGE_off: 0V or -VGE_on

(tp: 5 - 1000μs)

(tp automatically calculated)

Single pulse

RBSOA

VCE after

switching

OFF DUT

VCEpk

ICpk

20 - 2500V

20 - 2500V

2 - 1000a

測量：參考示波器精度

輸出精度

VCC: ±2% ±5V

Ic: ±10%

VGE: ±1% ±0.2V

L-load: ±10% ±2μH

VCC: 30 - 1500V

IC: 5 - 600A

L-load: 50 - 5000μH

VGE _on: 12 - 20V

VGE _off: 0V or -VGE_on

(tp: 10 - 1000 μs)

(tp automatically calculated)

Double

pulse

RBSOA

VCE after

last

switching

OFF DUT

last VCEpk

last ICpk

20 - 2500V

20 - 2500V

2 - 1000A

測量：參考示波器精度

輸出精度

Vcc: ±2% ±5V

Ic: ±10%

VGE: ±1% ±0.2V

L-load: ±10% ±2μH

VCC: 30 - 1500V

Ic: 5 - 600A

L-load: 50 - 5000μH

VGE_on: 12 - 20V

VGE_off: 0V or -VGE_on

tswoff: 5 - 100ms

(tp: 10 - 1000μs)

(tp automatically calculated)

?
