工作原理

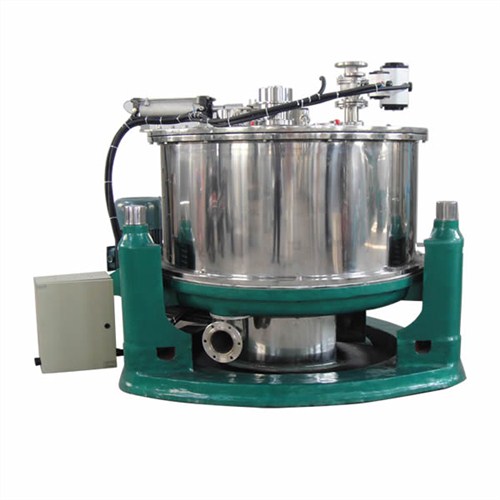

  SG-q型離心機是一種氣動刮刀下卸料變頻調速間歇操作程序自動化作業的離心分離設備，類屬于刮刀下卸料系列。

本機采用變頻調速器調控電機、實現無級調速和軟起動及制動，配有現場輔助控制盤，實現兩地控制。采用能耗制動單元、制動電阻進行電器制動剎車。選用導靜電阻燃（防爆）窄V三角帶傳遞動力。主機通過窄B三角帶將動力傳遞給轉鼓，使轉鼓繞自身軸線高速回轉，產生離心力場，實現對分離物料的液固分離作業。

本機刮刀卸料人工操作由氣動控制。接通電源，電機起動，變頻調速器由0→50HZ范圍調節，當轉鼓轉速為350轉/分至額定轉速（據物料性質選定）正常運轉后，進料閥打開，懸浮液沿進料管進入機內，附于轉鼓壁上，裝滿料后（由人工進行控制），全速分離（速度依據物料定,但不大于轉鼓極限轉速）。液相部分經濾布、濾網及鼓壁上的孔被離心力排出鼓外，通過機體排液管排出。固相部分則留在鼓內，若對固體需要洗滌，洗滌液經機體出口排至出液管，洗滌達到工藝要求后，洗滌閥關閉，此時進入固相脫水過程，液體排出至固體濕含量達工藝要求后，變頻調速至60—120轉/分鐘后，轉鼓進入低速運轉正常狀態。這時，刮刀旋轉，可進行刮刀卸料、卸料后刮刀復位，這樣一個周期即完畢，進入下一個周期，周而復始，完成對全部懸浮液的分離。

主要特點

1.1與物料接觸部分采用304、321、316L、襯膠、襯塑、鈦材等,耐腐蝕可用于各種物料。
1.2制動單元?jiǎng)x車，變頻調速，可根據物料分離特性，轉鼓轉速任意調節，適用范圍廣。
1.3用刮刀下卸料與人工上部卸料離心機相比，可以大大縮短生產循環周期，改善勞動條件，減輕勞動強度。
1.4本機無基礎安裝，取消了傳統懸掛式機腿，簡化安裝過程，結構簡潔，外形美觀，清洗消滅方便。
1.5采用液態阻尼式隔震器，設備因振動產生的機械能量全部被隔震器吸收，對基礎地面及周邊設備無振動干擾。
1.6本機基本上封閉結構，適用于有毒和需要密封的場合，廣泛應用于醫藥、化工、礦山、國防等工業領域。

型號與主要技術參數
