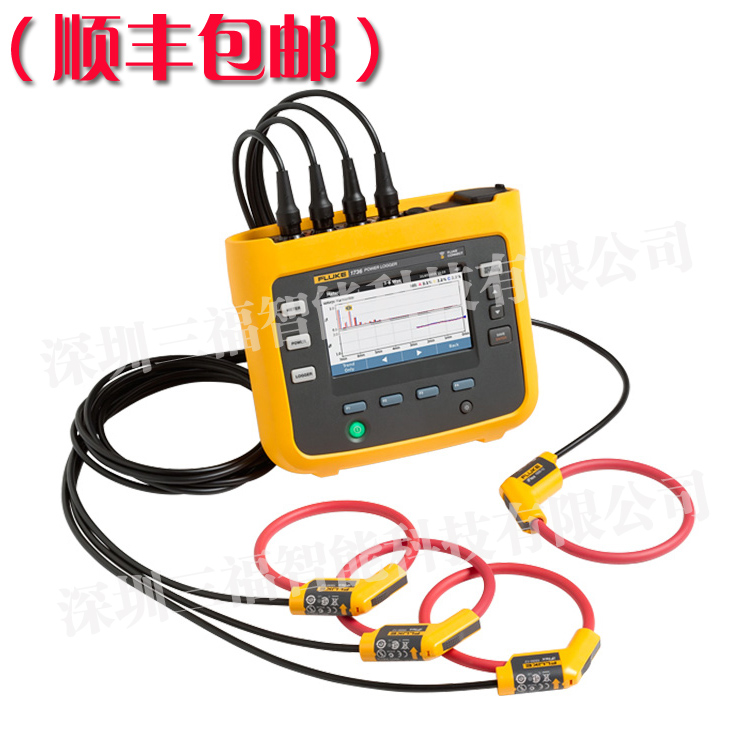

美國Fluke1738/WINTL高級電能質量記錄儀

這真不是您需要的產品？
品　　牌：
美國福祿克

直接提問 | 回首頁搜
出廠價：
42900

主要規格：
Fluke1738

用　　途：
測量儀

美國Fluke1738高級電能質量記錄儀綜合電能質量及電能量分析 - 實時獲取所需數據，以制定關鍵的決策。 Fluke 1738 三相高級電能質量記錄儀兼容 Fluke Connect? 移動應用和桌面軟件，讓您獲得所需數據實時做出重要的電能質量和電能量決策。類似于 Fluke 1736 電能質量記錄儀，1738 高級電能質量記錄儀也能夠自動獲取并記錄超過 500 個電能質量參數，同時還能幫您解決更高級的電能質量問題。具有增強的電能質量健康狀況概要 (EN50160) 分析功能，幫助您更快地了解電力系統的總體健康狀況。電能質量健康狀況概要以包括可視化事件波形獲取在內的詳細電能質量數據為工作基礎；讓您對所需數據擁有更好的可視性，以優化系統的可靠性并節省電費。借助優化的用戶界面、柔性電流探頭和智能測量檢定功能，您可以通過檢定和糾正常見連接錯誤來減少測量錯誤，使得設置比以往更方便，降低測量不確定性。通過 Fluke Connect? 應用遠程訪問數據并與您的團隊共享，或通過相關設施中的 WiFi 網絡訪問您的記錄，讓您可以保持更安全的工作距離并實時做出重要決策，不再需要防護用品、實地到場檢查。您還可以使用隨附的 Fluke Energy Analyze Plus 軟件包，便捷地為測量結果繪制圖表，幫助識別問題并創建詳細報告。作為選擇性的功能，您還可以創建 IEEE519 報告，以便深入了解諧波水平、電壓/電流畸變和負載電流（需擁有許可證）。 Fluke 1738 是進行電能量分析的理想測試工具，并具有更高級的電能質量記錄功能。技術指標 精度參數 量程分辨率在參考條件下的基本精度（讀數百分比 + 滿量程百分比）電壓 1000 V 0.1 V ±(0.2% + 0.01%) 電流：直接輸入 i17xx-flex 1500 12" 150 A 0.1 A ±(1% + 0.02%) 1500 A 1 A i17xx-flex 3000 24" 300 A 1 A ±(1% + 0.03%) 3000 A 10 A i17xx-flex 6000 36" 600 A 1 A ±(1.5% + 0.03%) 6000 A 10 A i40s-EL clamp 4 A 1 mA ±(0.7% + 0.02%) 40 A 10 mA 頻率 42.5 Hz 至 69 Hz 0.01 Hz ±(0.1%) 輔助輸入 ±10 V 直流 0.1 mV ±(0.2% + 0.02%) 電壓最小值/最大值 1000 V 0.1 V ±(1% + 0.1%) 電流最小值/最大值由附件定義由附件定義 ±(5% + 0.2%) 電壓 THD 1000% 0.10% ±0.5 電流 THD 1000% 0.10% ±0.5 2 至 50 次電壓諧波 1000 V 0.1 V ≥ 10 V: ± 讀數的 5% < 10 V: ±0.5V 2 至 50 次電流諧波由附件定義由附件定義 ≥ 電流量程的 3%：± 讀數的 5% < 電流量程的 3%：± 量程的 0.15% 不平衡 100% 0.1% ±0.2 固有不確定性 ±（讀數百分比 + 量程百分比）1 參數 影響量 iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A 有功功率 P PF ≥ 0.99 1.2% + 0.005% 1.2% + 0.0075% 1.7% + 0.0075% 1.2% + 0.005% 有功電能 Ea 視在功率 S 0 ≤ PF ≤ 1 1.2% + 0.005% 1.2% + 0.0075% 1.7% + 0.0075% 1.2% + 0.005% 視在電能 Eap 無功功率 Q 0 ≤ PF ≤ 1 已測量的視在功率的 2.5% 無功電能 Er 功率因數 PF - ±0.025 位移功率因數 DPF/cos?? 量程的額外不確定度1 V P-N>250 V 0.02% 0.02% 0.02% 0.02% 1 量程 = 1000 V x 電流范圍參考條件：環境： 23 °C ±5 °C，儀器至少工作 30 分鐘，無外部電/磁場，RH <65% 輸入條件： CosΦ/PF=1，正弦信號 f=50/60 Hz，電源 120 V/230 V ±10%。電流和功率技術指標：輸入單相電壓： 120 V/230 V 或 3 相 wye/δ: 230 V/400 V 輸入電流：I > 電流量程的 10% 一次側導體位于電流鉗或 Rogowski 線圈的中心位置溫度系數：大于 28°C或低于 18°C，每攝氏度增加指定準確度的 0.1 倍電氣技術指標 電源電壓量程使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V 使用標準電源線時為 100 V 至 240 V (IEC 60320 C7) 功耗最大為 50 VA（使用 IEC 60320 輸入時最大為 15 VA）能效 ≥ 68.2%（符合能效規范）最大空載損耗 < 0.3 W（僅當使用 IEC 60320 輸入時）主電源頻率 50/60 Hz ± 15% 電池鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換）電池供電的運行時間標準操作模式下 4 小時，節電模式下最高可達 5.5 小時充電時間 < 6 小時數據采集分辨率 16 位同步采樣取樣頻率 50/60 Hz 時為 10.24 kHz，與電源頻率同步輸入信號頻率 50/60 Hz（42.5 至 69 Hz）接線方式類型 1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（兩表法），3-φ 開腳delta，僅電流（負載分析）數據存儲內部閃存（用戶無法更換）內存容量典型值：10 個為期 8 周、間隔為 1 分鐘和 500 個事件的記錄會話1 1可能的記錄會話數和記錄周期取決于用戶的需求。基本間隔測量的參數 電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量平均間隔 1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘平均時間最小/最大值電壓、電流：每半周期更新的全周波 RMS （URMS1/2 符合 IEC61000-4-30 Aux、功率：200ms 需求間隔（能量儀表模式）測量的參數 電能量（Wh、varh、VAh）、PF、最大需量、電能成本間隔 5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關 電能質量測量測量的參數 電壓、頻率、不平衡、電壓諧波、THD V、電流諧波、THD A、TDD 平均間隔 10 分鐘單次諧波 2 至 50 次諧波總諧波失真按 50 次諧波計算事件電壓：暫降、驟升、中斷，電流：浪涌電流觸發記錄每半周期更新的全周波電壓和電流 RMS（Urms1/2 符合 IEC61000-4-30）電壓和電流波形符合標準 諧波 IEC 61000-4-7：Class 1 IEEE 519（短時間諧波）電能質量 IEC 61000-4-30 S 級，IEC62586-1（PQI-S 設備）功率 IEEE 1459 電能質量合規性 EN50160（用于測量參數）通訊接口 USB-A 通過 U 盤進行的文件傳輸，固件更新最大電流：120 mA WiFi 通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制藍牙從 Fluke Connect? 3000 系列模塊讀取輔助測量數據（需要 1738 或 1736 升級選項） USB-mini 將數據下載到 PC 電壓輸入輸入通道 4 個（三相和零線）最大輸入相電壓 1000 Vrms ，波峰系數 1.7 輸入阻抗 10 MΩ 帶寬 (-3 dB) 42.5 Hz - 3.5 kHz 縮放 1:1、可變電壓安全等級 1000 V CAT III/600 V CAT IV 電流輸入輸入通道 4 個，自動選擇連接傳感器模式輸入電壓電流鉗輸入：500 mVrms/50 mVrms；波峰系數 2.8 Rogowski 羅氏線圈輸入 50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭額定量程內 量程使用細柔性電流探頭 i17XX-flex1500 12 為 1 A 至 150 A/10 A 至 1500 A 使用細柔性電流探頭 i17XX-flex3000 24 為 3 A 至 300 A/30 A 至 3000 A 使用細柔性電流探頭 i17XX-flex6000 36 為 6 A 至 600 A/60 A 至 6000 A 40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL）帶寬 (-3 dB) 42.5 Hz - 3.5 kHz 縮放 1:1、可變輔助輸入輸入通道 2 輸入量程 0 至 ± 10 V 直流，1 個讀數/秒變比系數（2014 年起適用）格式：mx + b（增益和偏移）用戶可配置單位顯示（2014 年起適用）用戶可進行配置（7 個字符，例如 °C、psi 或 m/s）無線連接輸入通道 2 支持的模塊 Fluke Connect? 3000 系列采集 1 個讀數/秒環境指標 工作溫度 -10 °C 至 +50 °C（14 °F 至 122 °F）存放溫度 -20 °C 至 +60 °C (-4 °F 至 140 °F)，包括電池：-20 °C 至 +50 °C (-4 °F 至 122 °F) 工作濕度 10 °C 至 30 °C（50 °F 至 86 °F）最高相對濕度 95% 30 °C 至 40 °C（86 °F 至 104 °F）最高相對濕度 75% 40 °C 至 50 °C（104 °F 至 122 °F）最高相對濕度 45% 工作海拔 2000 m（高達 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV）儲存海拔 12,000m 外殼 IP50（符合 EN60529）振動測試 MIL-T-28800E，類型3，III 級，B 式安全性 IEC 61010-1 IEC 電源輸入：過電壓類別 II，污染等級 2 電壓端：過電壓類別 IV，污染等級 2 IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V 電磁兼容性 EN 61326-1：工業 CISPR 11：Group 1，Class A 韓國 (KCC)：A 類設備（工業廣播和通訊設備） USA (FCC)：47 CFR 15 B 部分。按照第 15.103 條規定，本產品被視為免稅設備溫度系數 0.1 x 精度指標/°C 通用技術指標 彩色 LCD 顯示屏 4.3 英寸有源矩陣 TFT, 480 像素 x 272 像素, 電阻式觸摸屏保修期儀器和電源：兩年（不包括電池）附件：一年校準周期：兩年尺寸儀器：19.8 cm x 16.7 cm x 5.5 cm (7.8 in x 6.6 in x 2.2 in) 電源：13.0 cm x 13.0 cm x 4.5 cm (5.1 in x 5.1 in x 1.8 in) 儀器連接電源時：19.8 cm x 16.7 cm x 9 cm (7.8 in x 6.6 in x 3.5 in) 重量儀器：1.1 kg (2.5 lb) 電源：400 g (0.9 lb) 防篡改保護 防盜鎖槽 i17xx-flex 1500 12 柔性電流探頭技術指標 測量量程 1 至 150 A 交流電/ 10 至 1500 A 交流電無損電流 100 kA (50/60 Hz) 參考條件下的固有誤差* 讀數的 ±0.7% 173x + iFlex 精度 ±（讀數的 1% + 量程的 0.02%）超出工作溫度范圍的溫度系數 讀數的 0.05%/°C，讀數的 0.09%/°F 工作電壓 1000 V CAT III, 600 V CAT IV 探頭電纜長度 305 mm (12 in) 探頭電纜直徑 7.5 mm (0.3 in) 最小彎曲半徑 38 mm (1.5 in) 輸出電纜長度 2 m (6.6 ft) 重量 115 g 探頭電纜材質 TPR 連接器材質 POM + ABS/PC 輸出電纜 TPR/PVC 工作溫度測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F) 非工作狀態下溫度 -40 °C 至 +80 °C（-40 °F 至 176 °F）工作狀態下的相對濕度 15% 至 85% 無冷凝 IP 等級 IEC 60529:IP50 保修期 1 年 * 參考條件：環境：23 °C ±5 °C，無外部電/磁場，RH 65% 一次側導體在中心位置型號名稱描述 FLUKE 1738/B 便攜式高級電能質量記錄儀（不包括電流探頭） FLUKE 1738/EUS 便攜式高級電能質量記錄儀歐/美版 FLUKE 1738/INTL 便攜式高級電能質量記錄儀國際版 FLUKE 1738/WINTL 便攜式高級電能質量記錄儀國際版（配有額外的電源線）三福夏小姐
