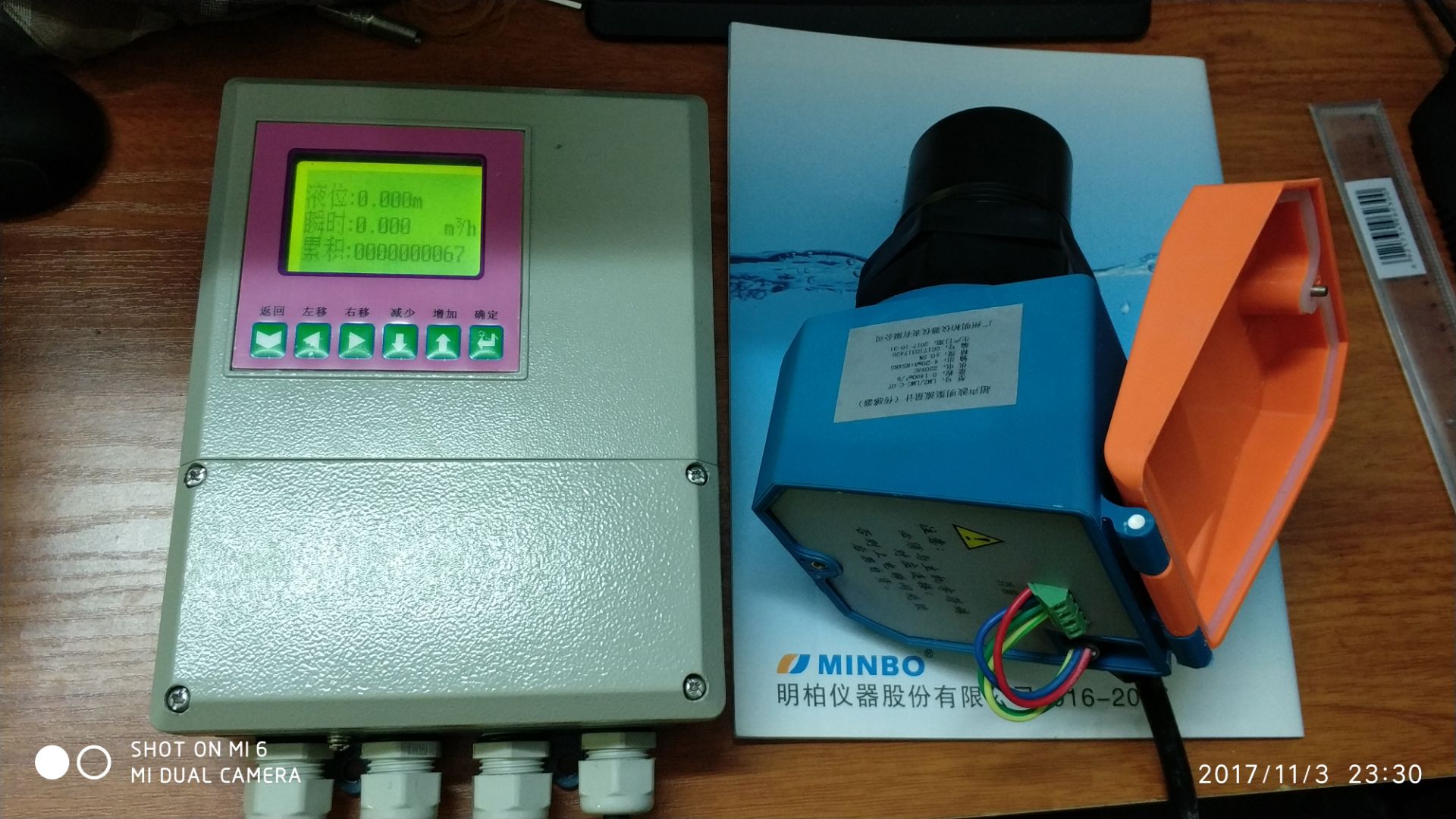

- WL-1A3超聲波明渠流量計 火電廠引水和排水渠流量計 廢水排放明渠流量計以及水利工程流量計和農業灌溉用超聲波明渠流量計 WL-1A3超聲波明渠流量計產品特點：非接觸式測量傳感器不與流體接觸，不受污水的腐蝕和粘污。傳感器為ABS外殼全密封結構，耐、耐堿、耐腐蝕，在潮濕環境里可長期靠運行。 直接測流動水面傳感器直接測流動水面的液位，不使用靜水井,可以防止因使用靜水井,污水中的懸浮物、泥沙等堵塞連通管，造成靜水井與量水堰槽內水位不一致，或因冬季結冰，形成虛假液位，從而導致流量測量錯誤。 WL-1A3超聲波明渠流量計廣泛的適應性 通過鍵盤設置儀表參數，可與各種量水堰槽配用。以適應地表明渠、地下涵管等不同的應用條件。完整的技術支持隨機文件提供儀表安裝方法，參數設置方法，量水堰槽構造及安裝方法，流量誤差檢定方法等。質量可靠本產品經過近二十年的生產、經營、完善，現場使用證明本產品性能符合污水計量使用要求。 WL-1A3超聲波明渠流量計工作原理： 儀表控制探頭發射和接收超聲波。過程轉為液位（單位：米）。再通過查水位-流量表，把液位轉成流量（單位可以是：升/秒，或立方米/小時）。 水位-流量表是存儲在儀表里的一組數據。通過儀表上的按鍵可以向儀表的存儲器中輸入。本儀表的水位-流量表是按相等的液位間隔存儲的。例如使用三角堰時，液位的間隔設為為“0.01m”。儀表的內存中存有：液位=“0.00m”時對應的流量=“0.0000L/s”；液位=“0.01m”時 對應的流量=“0.0136L/s”；液位=“0.02m”時對應的流量=“0.0772 L/s”；液位=“0.03m”時對應的流量=“0.2127L/s”???。儀表允許設置最多50個點的液位及對應的流量數據。一般設置30個點便能滿足應用要求。一些常用的液位-流量表已預先設置在儀表內。使用時通過參數表選擇對應的堰槽種類就可以得到相應的水位-流量表。儀表內沒有的水位-流量表，要把堰槽種類設為“自定義”，并逐點的設入水位-流量數據。 儀表的工作原理、量水堰槽測流量的原理、超聲波測液位原理 DC-WL-A3超聲波明渠流量計技術指標及參數： 1. 流量范圍：10升/秒～10米3/秒 （由配用的量水堰槽的種類、規格確定） 2. 累計流量：8位十進制數，累滿8位后自動回零，重計 3. 流量精度：±5％（1～3％配用量水堰槽的不確定，再附加上1～2％的儀表測量誤差） 4. 測距范圍：0.4～2米（從探頭底部起0.4米內是盲區，0.4～2米內為測距范圍） 5. 測距精度：±3mm （在1米量程內標定的結果） 6. 液位分辯：1mm 7. 工作環境溫度：-20～55℃ （交流供電，且儀表內有附加自伴熱時可以：-35～55℃，附加自伴熱要在訂貨時聲明） 8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68 9. 供電電源： 交流供電：220V±10％ 6W （使用儀表自伴熱時為26W） 直流供電：12V±2V 120mA (直流供電時，儀表沒有4～20mA輸出和繼電器動作) 交流、直流供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。 10. 儀表日歷鐘計時誤差: < 5分鐘/每月 11. 儀表數據存儲量： 每月、每天、每小時的記錄：僅記錄流量 ＞2年，附加其它儀表4路 ＞4個月 每分鐘的記錄：僅記錄流量 ＞8小時，附加其它儀表4路 ＞4小時 12. 接入其它儀表的4～20mA電流： 儀表內部采樣電阻： 200Ω；負端與儀表地端共接 可以接入的數量：I1、I2、I3、I4共4路 13. 可以配接的打印機：接口插座， DB25插孔 設定為“打印記錄”時：EPSON兼容（建議配用TP-μp40T） 設定為“定時打印”時：僅TP-μp40T （需用該打印機內的漢字庫） 14. 4～20mA電流輸出： 外部負載電阻：0～500Ω 誤差： 0.5％ (相對儀表示值) 負端與儀表地端共接 (根據應用要求可改成懸浮地輸出) 輸出內容：流量、液位可選 15. RS232：接口插座，DB9插針 編碼方式： 1起始位，8數據位，1停止位，有奇偶校驗位或無校驗位 波特率： 300,600,1200,2400,4800,9600,14400,19200,28800,43200,57600可選 16. 繼電器： 控制方式： 每累計設定的m3閉合一次、液位報警、液位上限、液位下限可選 類型： 單刀雙擲 （常開、常閉） 觸點容量： AC250V 1A ；DC30V 1A 明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。可以用于非滿管狀敞開渠道測量自由表面自然流的流量儀表。非滿管態流動的水路稱作明渠,測量明渠中水流流量的稱作明渠流量計(open channel flowmeter)。明渠流量計除圓形外,還有U字形、梯形、矩形等多種形狀。明渠流量計應用場所有城市供水引水渠;火電廠引水和排水渠、污水治理流入和排放渠;工礦企業水排放以及水利工程和農業灌溉用渠道。 超聲波明渠流量計主要部件巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水量，可以比其它形式的儀表，具有更高的可靠性。本儀表選配RS232串口可以接計算機或其它數據采集器，也可以接調制解調器或無線通訊模塊，實現有線或無線的遠程通訊。 超聲波明渠流量計在許多非滿水、大流量（或小流量），自然流動的自由水面狀態下測量流體的流量，謂之明渠流量檢測。由于明渠流量較大或較小，流體中往往會有一定的腐蝕性或夾帶一些雜質，使用一般的管道流量計檢測流量是很困難的。例如工業企業排水、醫院廢水、農業灌溉用水、城市地下水道排水等領域中，明渠流量檢測尤其是超聲波非接觸式明渠流量儀為首選的流量檢測儀器。 超聲波明渠流量儀與相應的巴歇爾槽配用，利用超聲波在空氣中的傳播規律來測量液位高度，并不斷把液位信息傳輸給主機，主機通過運算系統，自動測出瞬時流量和累計流量并存儲。本儀器采用國際先進技術與流體不接觸即可完成流量檢測，并具有完善的液位測量功能，控制功能，數據傳輸功能和人機交流功能。本機是集超聲波收發傳感器，伺服電路、溫度補償傳感器和補償電路單元、積算主機、顯示器、控制信號輸出及串行數據或模擬量輸出單元為一體的流量測量儀器。
