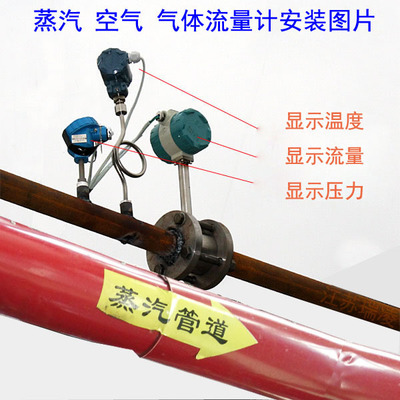

- LUGB渦街流量傳感器無可動件，結構簡單牢固，測量精確度在規定的雷諾數范圍內不受介質的溫度、壓力、密度、粘度的影響等特點外，其智能化二線制輸出，現場顯示型還有其獨具的特點：采用超低功能耗單片微機技術并采用EEPROM對累積流量進行掉電保護（時間大于10年）由軟件對儀表系數非線性誤差進行修正，提高了整機測量的精確度。 采用現場24VDC供電及電池供電兩種型式，解決了現場無（增加）直流電源場合需現場顯示或需標準信號輸出用戶的一大難題。 明柏儀表蒸氣表應用 廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。 工作原理 渦街流量計用途：本計量儀表用于質量或體積流量，氣體，液體，蒸汽等介質可廣泛用于大、中、小型企業工廠的各種管道給排水、石油、化工、冶金、熱力、紡織、造紙、工業循環、熱電廠、對外賣蒸汽、供暖、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及(氧氣、氮氣氫氣、天然氣、煤氣等)各種介質流量的計量、 液體（如：水、汽油、酒精、苯類等）的計量和控制。 渦街流量傳感器足根據“卡門渦街”原理研制成的一種流體振蕩式儀表，可用下式表示： （1）式中： f：旋渦分離頻率 St：斯特勞哈爾數 v：流速 d：旋渦發生體寬度 K：儀表系數：旋渦分離的脈沖總量與體積總量之比 K：儀表系數：旋渦分離的脈沖總量與體積總量之比 （1/3m3） （2） 式中： K：儀表常數（脈沖l/m3） N：脈沖總數（次） Q：體積總量（m3） 旋渦分離頻率與流體流量的關系如式（3）所示 f = K?Q （3） 式中： f：頻率（次） Q：流量（m3／h） 所以通過檢測旋渦分離頻率即可測知管道流體的流量。 性能指標 公稱通經（mm） 20，25，40，50，80，100，150，200，250，300 材料 1Cr 18Ni 9Ti 公稱壓力（Mpa） 2.5Mpa（>2.5Mpa協商供貨） 被測介質溫度℃ －40～+250℃－40～+350℃ 精確度等級 0.5，1.0，1.5， 范圍度 1:10 阻力損失系數 Cd<2.4 輸出信號 電壓脈沖低電平≤1V，高電平≥5V；電流輸出：4～20mADC 環境條件 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa 供電電源 +12V±3VDC，24V±3VDC 信號傳輸線 STVPV3×0.3（三線制），2×0.3（二線制） 傳輸距離 1000米（轉換器輸出），5～20米（分離型傳感信號輸出） 防爆型安全柵型號 脈沖輸出：XSJ型，4～20mADC輸出XSJ-B型 注：被測介質為單項流體或被認為是單項流體 傳感器的流量范圍 傳感器通徑DN（mm）液體、氣體、蒸氣 20 1～10 5～40 8～80 25 1.6～16 8～60 12～120 40 2～30 18～160 20～250 50 3～50 30～300 30～400 80 10～130 70～600 100～1200 100 15～200 100～1000 200～2000 150 40～450 200～2000 450～4500 200 80～1000 400～4000 800～8000 250 120～1200 700～8000 1200～12000 300 180～2000 900～10000 1600～16000 流量范圍： 流體指常溫水（t=20℃，P=1000kg/m3） 氣體指常溫常壓空氣（t=20℃，P=0.1MPa，P=1.205kg/m3） 蒸汽指干飽和蒸氣（t=143℃，P=0.4MPa，P=2.129kg/m3） 產品型號與標記 說明 LUGB—利用卡門渦街原理，流量傳感器 安裝方式：1法蘭連接（表體法蘭標準：GB9115.10.88） 2法蘭卡裝（出廠自帶卡裝法蘭及螺栓） 被測介質：1氣體2液體3蒸汽 口徑：01 20mm 02 25mm 04 40mm 05 50mm 08 80mm 10 100mm 15 150mm 20 200mm 25 250mm 30 300mm 輸出方式 P 電壓脈沖 S 4～20mADC，二線制 D 電池供電，現場液晶顯示 防爆等級 B 本安防爆，iaⅡCT6 注：標記中兩個“B”分別以其所在編號位置代表其含義 例：選用一臺法蘭卡裝式蒸汽DN50、分體式電流輸出防爆型儀表，其產品型號應為：LUGB-2305FSB型 傳感器不宜使用在振動量較大的場合，安裝應盡量距離泵遠一些以避免引入非流量性信號。 若現場需要打開轉換器端蓋時，操作完畢后一定要將蓋子擰緊以免電路板受潮。 傳感器在介質較臟且含懸浮物較多時，應注意定期清洗，注意清洗時不要碰壞傳感探頭。
