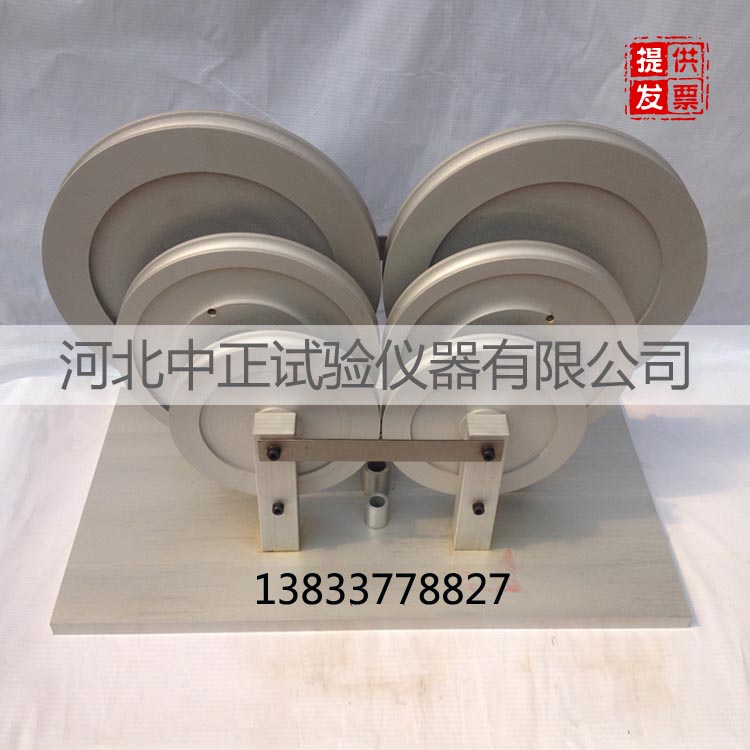

JG3050-10A1-10B1半硬質套管及波紋套管彎曲試驗儀

這真不是您需要的產品？
品　　牌：
睿博聯

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

JG3050-10A1-10B1半硬質套管及波紋套管彎曲試驗儀半硬質套管彎曲試驗儀波紋套管彎曲試驗儀半硬質套管及波紋套管彎曲試驗機一、半硬質套管及波紋套管彎曲試驗儀前言：　　本試驗機適用于半硬質套管和波紋套管等材料做彎曲試驗用，彎曲的角度為90°，試驗后，觀察試樣有無裂痕。依據國家規范：JG/T3050《建筑用絕緣電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求生產。二、半硬質套管及波紋套管彎曲試驗儀技術參數： 1、JG3050-10A1半硬質套管彎曲試驗機 1.1試樣導管直徑: 16、20、25mm。 1.2彎曲內半徑: 96、120、150mm。 1.3試樣彎曲總角度：90° 1.4外形尺寸：650×350×470mm（長×寬×高） 1.5重量：54kg 2、JG3050-10B1波紋管彎曲試驗機 2.1試樣導管直徑: 16、20、25mm。 2.2彎曲內半徑：48、60、75mm。 2.3試樣彎曲總角度：90° 2.4外形尺寸：350×250×255mm（長×寬×高） 2.5重量：17kg 三、半硬質套管及波紋套管彎曲試驗儀結構說明：　　本試驗機由底座、支架、成型模、彎曲型輥裝置等組成。四、半硬質套管及波紋套管彎曲試驗儀操作： 1、將試驗機放置平穩，表面擦拭干凈。 2、試驗前，先將彎曲輔助件插入試樣中，彎曲輔助件可以是由無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管最小內徑小0.7-1mm）。或采用生產廠所推薦的彎曲輔助件。試樣長度為標稱直徑30倍， 3、將試樣插入成形模（輪）之間的槽中。 4、將試樣緩緩壓下，使試樣彎曲的總角度約為120°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。 5、半硬質套管及波紋套管取6根試樣，每根試樣長度至少為：　　 1)半硬質套管：長度為其外徑的30倍。　　 2）波紋套管：長度為其外徑的12倍。　　其中3根試樣在常溫下進行，3根試樣放入低溫箱內，低溫箱內溫度控制如下：1）-5型和90型套管，低溫箱溫度為-5℃±2℃. 　　　2）-15型、-25型和90/-25型套管，低溫箱溫度為-15℃±2℃。　　　將低溫箱內處理好的套管取出立即進行試驗，將套管垂直放在規定的彎曲試驗裝置中進行彎曲試驗。彎曲半徑按規范規定的要求進行。先向左彎曲大約90度，然后回到垂直位置，1min后再向右彎曲大約90度，然后回到垂直位置停留1min，以上操作反復進行4次，在最后一次不將試樣彎曲回垂直位置，而使其處于與垂線成45度的彎曲位置保持5min，然后將套管一端朝上，一端朝下，按規定選擇相應的量規，量規應能在其自重作用下從管中自由滑落。試驗后6根試樣表面應無可見裂紋，且量規可自由滑落出套管。
