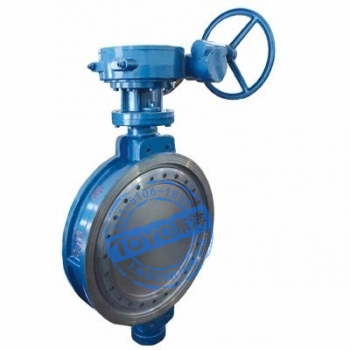

D373H金屬密封蝶閥概述：
D373H金屬密封蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的最佳裝置。
選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。二、特點:
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、主要技術參數:
公稱通經DN（mm)
50～2000
公稱藥理PN（MPa)
0.6
1.0
1.6
2.5
密封試驗(MPa)
0.66
1.1
1.76
2.75
強度試驗(MPa)
0.9
1.5
2.4
3.75
適用溫度
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
四、主要零部件材料
零件名稱
材料
閥體
WCB、合金鋼、不銹鋼、QT450-10
蝶板
WCB、合金鋼、不銹鋼、QT450-10
閥軸
2Cr13不銹鋼、合金鋼
密封圈
不銹鋼圈
填料
柔性石墨
五、采用標準
制造標準
JB/T 8527-97
法蘭標準
GB9113-2000
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
六、D373H-10/16/25/蝸輪傳動對夾式硬密封蝶閥主要外形連接尺寸 （單位:mm）
公稱通經(DN)
主要尺寸
法蘭尺寸和螺栓規格
1.0MPa
1.6MPa
2.5MPa
L
短/長
H
H1
D1
4-Ф－M
D1
4-Ф－M
D1
4-Ф－M
50
43
350
112
125
Ф18
125
Ф18
125
Ф18
65
46
370
115
145
Ф18
145
Ф18
145
Ф18
80
49/64
380
120
160
Ф18
160
Ф18
160
Ф18
100
56/64
420
138
180
Ф18
180
Ф18
190
Ф23
125
64/70
460
164
210
Ф18
210
Ф18
220
Ф27
150
70/76
555
175
240
Ф23
240
Ф23
250
Ф27
200
71/89
605
208
295
M20
295
M20
310
M24
250
76/114
680
243
350
M20
355
M24
370
M27
300
83/114
800
283
400
M20
410
M24
430
M27
350
92/127
835
310
460
M20
470
M24
490
M30
400
102/140
915
340
515
M24
525
M27
550
M33
450
114/152
960
380
565
M24
585
M27
600
M33
500
127/152
1020
410
620
M24
650
M30
660
M33
600
154/178
1225
470
725
M27
770
M33
770
M36
700
165/229
1355
550
840
M27
840
M33
875
M39
800
190/241
1470
640
950
M30
950
M36
990
M45
900
203/241
1545
710
1050
M30
1050
M36
1090
M45
1000
216/300
1795
770
1160
M33
1170
M39
1210
M52
1200
254/360
1965
890
1380
M36
1390
M45
1420
M52
