產品說明：

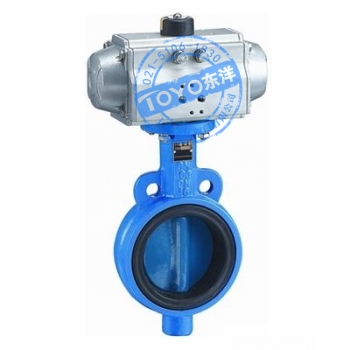

ZSCW氣動蝶閥是一種旋轉型調節閥。具有體積小、重量輕、額定流量系數大等優點，特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。
本系列產品有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0MPa，口徑由50mm至1400mm，泄漏量等級有II級和VI級，流量特性為近似等百分比。
氣動切換成手動時，使用側裝手輪機構方法（對照圖三）；拔出定位銷，向上扳動手柄，蝸輪與蝸桿嚙合，壓入定位銷，旋轉手輪即可改變流通截面。手動切換成氣動時，則相反扳動手柄即可。技術參數：
公稱通徑DN(mm) 50 80 100 125 150 200 250 300 額定流量系數Kv 100 200 405 620 1150 2030 3150 4550 流量特性 近似等百分比 公稱壓力PN(MPa) 0.1 0.25 0.6 1.0 工作溫度（℃） 一般：-40~450 高溫：450~560 密封性：-20~150 信號范圍（KPa） 20~100 執行機構有效面積（cm2） 280 400 氣源壓力（MPa） 0.14 閥板轉角（度） 0~80 額定轉角偏差（%） +2.5 基本誤差值（%） ±5 回差（%） 4 死區（%） 3 泄漏量等級 II、VI 允許壓差（MPa） 0.22 0.086 0.045 0.054 0.031 0.013 0.017 0.0098 訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱通徑（mm）
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
